瓶装饮用山泉水生产线

产品介绍:

瓶子由通过风送道传递,然后通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹,瓶夹夹住瓶口沿一导轨翻转180°,使瓶口向下。在冲瓶机特定区域,冲瓶夹喷嘴喷出冲瓶水,对瓶子内壁进行冲洗。瓶子经冲洗...


  • 价格: 62000
  • 物品单位:
  • 产地: 中国 苏州张家港

产品详细说明

灌装量 500ml
自动化程度 全自动
功率 4.5kw
型号 CGF
适用瓶径 50-90mm
适用行业 餐饮
灌装头数 其他
物料类型 液体
适用瓶高 150-310mm
适用对象 矿泉水、纯净水
加工定制
灌装精度 0%
包装类型
工作原理 常压

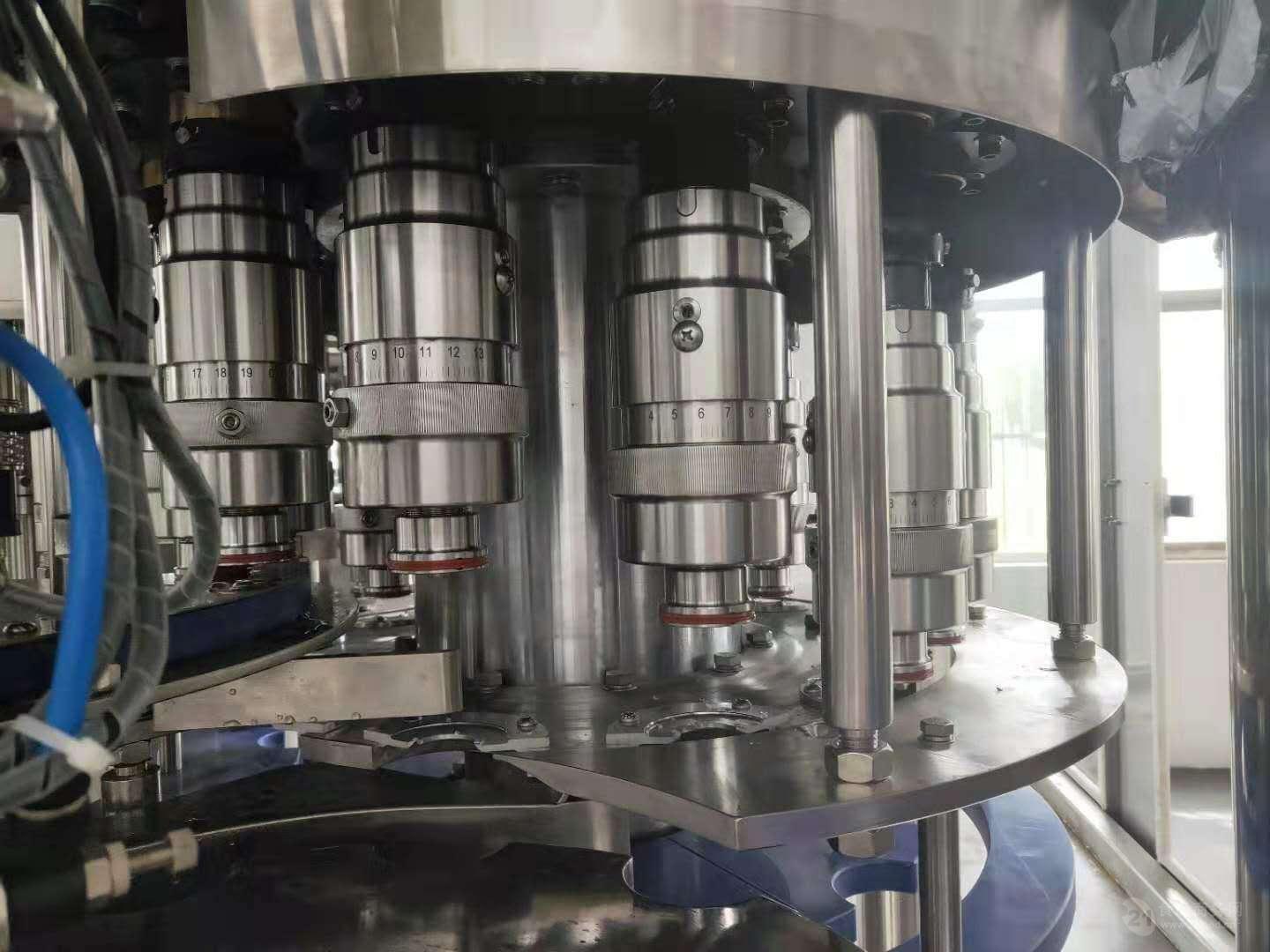

 瓶子由通过风送道传递,然后通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹,瓶夹夹住瓶口沿一导轨翻转180°,使瓶口向下。在冲瓶机特定区域,冲瓶夹喷嘴喷出冲瓶水,对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°,使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住并在凸轮作用下将瓶子上升,然后由瓶口将灌装阀顶开。灌装采用重力灌装方式。灌装阀打开后物料通过灌装阀完成灌装过程,灌装结束后瓶口下降离开灌装阀,瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位,保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转,在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作,完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上,由输送链传送出三合一机。

 技术特点

(1)采用旋转式间歇喷冲洗,从进瓶传送,夹瓶上架、倒瓶翻身、同步瓶内喷淋直至沥干出瓶进入灌装。

(2)采用独特的卡瓶口常压灌装,保证瓶口与灌装阀口准确密封,消除了原托瓶底灌装时由于瓶子不圆或瓶身歪斜和瓶壁薄而产生的漏液现象。

(3)采用可编程控制器控制,实现从瓶子入机到包装全过程自动控制。

(4)采用用磁力离合拧盖头,扭力可调整,从而确保旋盖质量。

(5)凡与液体相接触部份均采用不锈钢制造,符合食品卫生要求。


型号 Model

CGF14-12-5



CGF18-18-6

CGF24-24-8

CGF32-32-10

CGF40-40-12

工程生产能力(500ml//小时

4000

7000

10000

14000

18000

灌装阀数

14

18

24

32

40

冲瓶头数

12

18

24

32

40

拧盖头数

5

6

8

8

12

适用

圆形或方形

瓶径mm

Φ50-Φ90

瓶高mm

150-310

压缩空气压力MPa

0.3-0.7

冲瓶介质

无菌水

冲瓶水压力Mpa



0.25

总功率kw

3.13

3.84

4.1

5.6

7.5

外形尺寸mm

2250×1640×2100

2430×1800×2100

3050×2060×2100

4050×2300×2100

4300×3300×2500

重量

2500

3000

4000

5000

7500


正品承诺:本厂为正规生产厂家,所销售的产品均为正品,有正规增值税发票,提供质量保证和*的售后服务。
售货服务:保质期内(非人为的损坏及故障)本公司提供一年免费售后服务;保质期外提供有偿终生维护,及时优质的维修服务和技术支持。
售前服务:本公司的服务工程师将秉承专业精神,为客户免费提供售前技术服务咨询,并根据贵厂的实际需求做出科学的设备平面设计布局,工艺流程等系统整体设计和规划,是贵厂整体更经济,更实用,更有效。
