小瓶饮用水全自动生产线是由,冲洗机,灌装机,旋盖机,此三部分集于一体。将冲洗、灌装、封盖集装在一起,吸取国外先进几十的基础上,根据纯净水所要求达到的灌装工艺研制而成的,悬挂式卡瓶口输送瓶结构,更换瓶型更方便.快捷省力,主机采用先进的PLC可编程自动控制技术,关键的电器元件均采用国际知名商品的产品,全过程实现自动化,适用于聚酯瓶灌装矿泉水、纯净水等不含气饮料,本机选用优质的SUS304不锈钢材料制作,关键部件采用数控机床精密加工,整机采用先进光电检测各部件的运行状况,具有无瓶不灌装、无瓶不送盖,自动化程度高,简易的人机界面操作显示屏。


本系列设备用于聚酯瓶装各种果汁、果酒、矿泉水、纯净水、饮用水等不含气饮料的生产,在一机上实现冲瓶、灌装、封盖。 引进日本、意大利*、采用压力式定液面灌装原理,灌装速度块,页面控制稳,冲瓶效率高。 弹簧式冲洗钳手,空瓶随轨道自动进行180°翻转,内外二道冲洗,冲瓶效率高。 采用磁力扭矩式拧盖头、实现抓盖、拧盖功能。拧盖力矩无级可调,具有恒力矩旋封塑盖功能,且不伤盖,封口严密可靠。 整机采用PLC电脑程序控制及人机界面触摸按钮(电气可根据客户需求设计安装),具有料缸内页面自动控制,无瓶不罐装,无瓶不加盖等功能,采用变频器无级调速,生产能力数字显示,调整极其方便。
设备特点:
1.进瓶采用风送装置,采用悬挂卡瓶颈方式,上瓶速度快且不会使瓶子变形;
2.冲洗瓶口采用先进的卡瓶颈技术,避免与螺纹口的接触,更为卫生;
3.瓶子的输送全部采用卡瓶颈技术,变换瓶型无需调整高度、只需变换瓶身直径相关的护板;
4.灌装采用液缸式供料结构,灌装阀采用新型的高速大流量灌装阀,定量准确无误;
5.旋盖采用法国引进的即捉即旋的拧盖技术,采用磁力扭矩式旋盖头。
型号 Model
|
CGF14-12-5
|

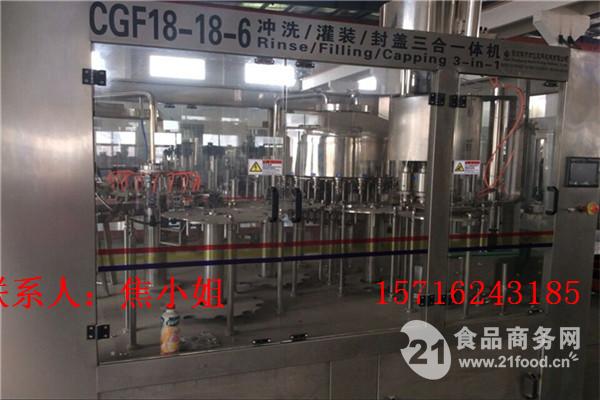

CGF18-18-6
|
CGF24-24-8
|
CGF32-32-10
|
CGF40-40-12
|
工程生产能力(500ml/瓶/小时
|
4000
|
7000
|
10000
|
14000
|
18000
|
灌装阀数
|
14
|
18
|
24
|
32
|
40
|
冲瓶头数
|
12
|
18
|
24
|
32
|
40
|
拧盖头数
|
5
|
6
|
8
|
8
|
12
|
适用
|
圆形或方形
|
||||
瓶径mm
|
Φ50-Φ90
|
||||
瓶高mm
|
150-310
|
||||
压缩空气压力MPa
|
0.3-0.7
|
||||
冲瓶介质
|
无菌水
|
||||
冲瓶水压力Mpa
|
0.25
|
||||
总功率kw
|
3.13
|
3.84
|
4.1
|
5.6
|
7.5
|
外形尺寸mm
|
2250×1640×2100
|
2430×1800×2100
|
3050×2060×2100
|
4050×2300×2100
|
4300×3300×2500
|
重量
|
2500
|
3000
|
4000
|
5000
|
7500
|
产品用户需知:任何设备的最终报价,根据客户所要求的配置与型号而定!
①用户应提供原水化验的详细资料,以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求,用途,产水量。
③我公司备有多种型号的压力容器,膜,配件等,若用户特别说明,将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修,终身服务的原则,均建立档案,进行跟踪服务,确保质量水平。
