三合一矿泉水生产线设备

起批量(台) 价格
≥1 ¥58000元/台
  • 品牌:盛尔腾饮料机械包装厂
  • 型号:CGF18-18-6
  • 原 产 地:中国 苏州张家港
  • 更新日期:2022-08-16

三合一矿泉水生产线设备将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于聚酯瓶、塑料瓶灌装果汁、矿泉水、纯净水,加上温控装置还可以进行热灌装。各部分的适用瓶型调整采用手柄转动实现,轻松自如,简便快捷。灌装方式采用了新型的微压灌装,使灌装速度更快更稳定,所以与同规格的机器相比本机的产量更高,效益更大。本机采用了先进的OMRON可编程控制器(PLC)控制机器的自动运行,进瓶链道采用变频器调整,与主机变频器相互配合使进瓶运行更稳定可靠。 光电检测各部件的运行状况,所以自动化程度高,操作简便。在此基础上,本机变更灌装部分,可以形成低真空灌装方式。低真空灌装方式(Z型机),适用于玻璃瓶,灌装酒类、酱油等物料,其封口方式可以选配铝金属防盗盖和塑料盖。是饮料生产厂家理想的首先设备。

三合一矿泉水生产线设备是我公司的主打产品,纯净水灌装机,冲洗机,灌装机,旋盖机,此三部分集于一体。将冲洗、灌装、封盖集装在一起,吸取国外先进几十的基础上,根据纯净水所要求达到的灌装工艺研制而成的,悬挂式卡瓶口输送瓶结构,更换瓶型更方便.快捷省力,主机采用先进的PLC可编程自动控制技术,关键的电器元件均采用国际知名商品的产品,冲洗/灌装/封盖三合一机采用悬挂卡瓶颈输送方式,液缸式供料结构,卡瓶颈升降定位,新型灌装阀设计,提高了整机的灌装速度与生产能力。旋盖方式采用从法国引进的即捉即旋拧盖技术,理盖器采用低位安装,水平送盖。该机只需更换少量变更件,即可适用350ml-1500ml等多种不同容量瓶型的洗/灌/封生产需要。它专用于生产各种无汽饮料、矿泉水、纯净水等常压灌装,整机结构设计新颖,适应性强。主关件采用数控机床精密加工,操作安全可靠、自动化程度高,是目前生产饮用矿泉水/纯净水灌装机械中先进的灌装生产设备。

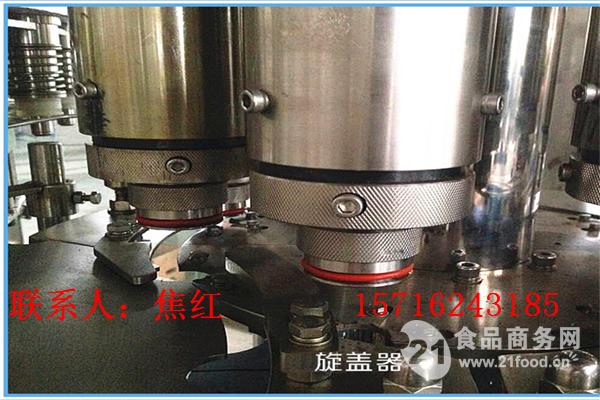

1.旋盖机

(1)设有旋盖机进瓶检测开关,与落盖导轨和拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出,保证无瓶时停止喂盖,减少盖子的损耗。

(2)落盖导轨上设有防止反盖通过及反盖取出机构,同时装有一组光电开关,当落盖导轨上无盖时会自动停止机器运转,可以有效的避免无盖瓶的出现。

(3)高效离心式理盖方式,盖磨损小。

(4)理盖器设有缺盖检测机构,用于控制瓶盖提升机启停。

2.  出瓶拨轮

(1)卡瓶保护装置

(2)托瓶底传送方式,瓶底托板为一螺旋下降曲线,

3.  出瓶输送链

(1)变频调速式传动电机,与三合一灌装机保持同步,有效防止瓶子翻倒。

(2)出瓶输送链上装有光电开关,当出现堵瓶时,可控制三合一灌装机减速并停机。

4. 机架

(1)机架由优质碳素钢焊接而成,并进行表面防锈处理及喷涂,表面覆盖不锈钢板

(2) 三合一机传动系统位于机架台面下,由一台主电机拖动,采用齿轮传动方式。

(3)传动齿轮采用钢质齿轮与尼龙齿轮交叉布置方式。

5. 控制系统

(1)PLC自动完成三合一灌装机由进瓶到出瓶的全过程控制。

(2)触摸屏操作,生产速度、班产量计数、故障类别、故障发生点等均显示在屏幕上,并可自动统计故障发生时间、故障类别等信息。

矿泉水生产线技术参数:



型号 Model
CGF14-12-5

CGF18-18-6
CGF24-24-8
CGF32-32-10
CGF40-40-12
工程生产能力(500ml/瓶/小时
4000
7000
10000
14000
18000
灌装阀数
14
18
24
32
40
冲瓶头数
12
18
24
32
40
拧盖头数
5
6
8
8
12
适用
圆形或方形
瓶径mm
Φ50-Φ90
瓶高mm
150-310
压缩空气压力MPa
0.3-0.7
冲瓶介质
无菌水
冲瓶水压力Mpa

0.25
总功率kw
3.13
3.84
4.1
5.6
7.5
外形尺寸mm
2250×1640×2100
2430×1800×2100
3050×2060×2100
4050×2300×2100
4300×3300×2500
重量
2500
3000
4000
5000
7500
矿泉水生产线,是我们公司比较成熟的产品。现在本公司产品技术方面大大更新。更新升级后的产品,大大提高了产品的性能。操作更简便,维护更容易。使用寿命更长!具体详细参数请与我们销售人员联系!谢谢
